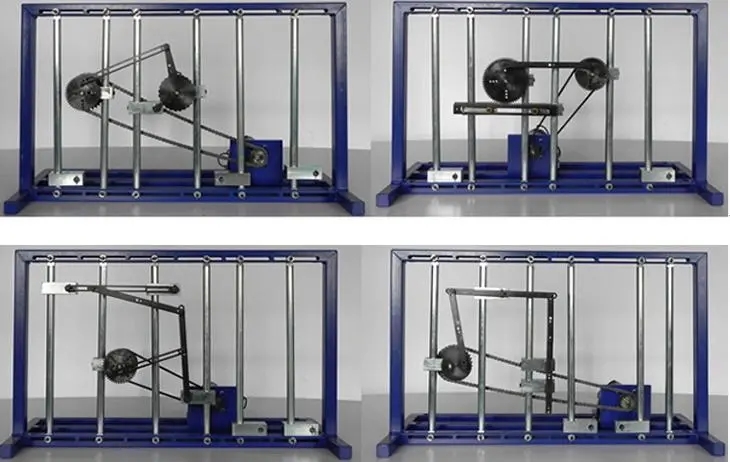

機構運動參數測試組合創新實驗臺,空間機構創意組合及動態參數測試實驗臺

該實驗臺能較好地完成從機構運動方案創新設計、仿真、拼裝到運動參數測試分析全過程。可培養學生對機構運動方案的創新設計，并自己動手搭接機構，研究機構的運動參數，了解傳感器的安裝調試、軟件調試及數據的測試與分析,是培養學生掌握測試分析和實踐動手能力的綜合實驗臺。適用于機械原理、機械設計、機械創新設計等課程開設平面機構設計性、綜合性和創新性實驗，是構建開放性創新型實驗室的重要設備之一。

實驗項目:

1.平面機構組成原理的拼裝及仿真設計實驗;

2.實驗方案設計;

3.平面機構運動參數測試分析實驗。

主要技術特點:

1.可安排四組學生同時做實驗，每組可測試3個不同機構，一共有12個試驗機構。

主要配置及技術參數:

1. 臺架及組件各1套，共4套;

2.無觸點磁敏角度傳感器 3件，0-5V連續;

3.步進電機4臺額定轉矩2.3N.m轉速n=0-100r/min;

4. 線位移傳感器L=80 100 120mm各1件

線性誤差<0.5%;

5.平面機構測控驅動調速盒4件;

6.零件存放箱1個;

7.專用測試分析軟件光盤1張;

8.實驗臺架數量：共4個，外形尺寸約450x350x420mm;

9.質量30kg/個.
