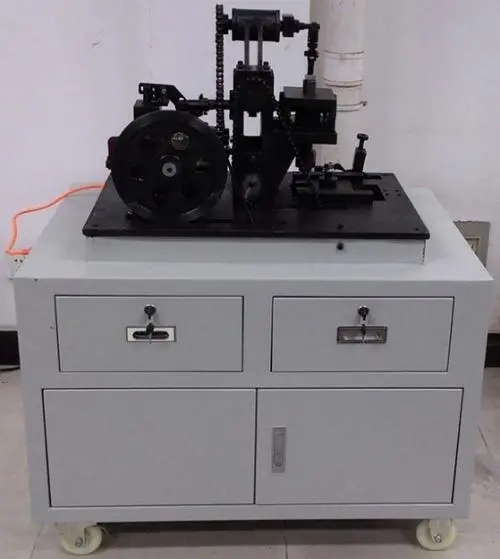

教學插齒機,輪系創新設計及拼裝實驗臺

主要性能特點
滾輪系實驗臺，集定軸輪系、行星輪系、差動輪系、混合輪系于一體，采用簡單的組合方式換檔，即通過系桿帶動各齒輪完成運動的組合和分離，從而將運動構件最大限度的一件多用，從而達到一臺頂四臺使用的目的，該輪系可分別演示三種輪系的自由度：定軸輪系自由度為一，行星輪系雖屬周轉輪系，但自由度為一，而差動輪系自由度為二，差動輪系必須由兩路輸入確定運動，才能有唯一的確定運動輸出，它還能演示各種構件轉速間的關系，構件的轉速通過有關測速裝置測出，通過輸入接口輸入計算機，從而可以計算出構件間的傳動比。如果進一步開發還可以在實驗臺上做效率實驗，繪出效率曲線進行效率分析。

一、技術參數

1、輸入電源：單相三線AC220V±10%50Hz；
2、交流帶減速調速電機200W
3、電機轉速1500r/min
4、插刀m=2.5 z=30
5、毛坯件：Φ82×20，材料要求為工業蠟。
6、外形尺寸：1000×700×1250mm

二、實驗目的

1、了解插齒機教學模型各種傳動副的結構特點和用途，加深對各種類型的機械傳動的感性認識和理論認識；
2、通過拼裝對比分析不同的傳動特點，提高學生動手能力和創新意識，培養學生工程實踐能力和創新能力。
3、加深對范成法加工齒輪的理解。
