多功能配線培訓裝置,電力系統綜合自動化技能實訓考核平臺

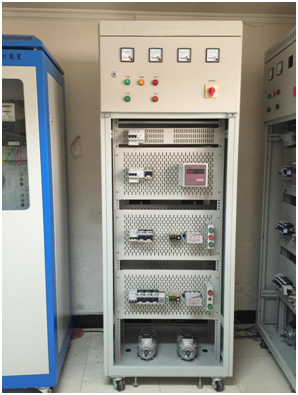

303多功能配線培訓裝置柜體分為上中下三部分。柜體上部為低壓配電屏，可以進行低壓配電柜一次設備安裝配線和剩余電流保護器的安裝配線，主要部件有電壓、電流指示儀表和刀開關、按鈕開關指示燈等組成。中部為多功能網孔板，便于各種電氣元件的安裝，可安裝正反面網孔板，便于安裝儀表、動力及照明設備的安裝配線。下部可以放置電機等設備。用于培訓學員學習各種低壓設備安裝及配線工藝。

一 主要功能特點：

▲適用于低壓?jiǎn)蜗喾謶舯斫泳€工藝培訓、技術考核和技術鑒定

▲適用于用三塊單相表替代三相四線電能表接線工藝培訓、技術考核和技術鑒定

▲適用于低壓三相四線有、無功表接線工藝培訓、技術考核和技術鑒定

▲適用于低壓三相四線有功、無功聯合接線工藝培訓、技術考核和技術鑒定

▲適用于低壓三相四線帶電流互感器的有功、無功聯合接線工藝培訓、技術考核和技術鑒定

▲適用于三相三線帶電流互感器的有功、無功聯合接線工藝培訓、技術考核和技術鑒定

▲適用于三相異步電動機點動控制電路接線工藝培訓、技術考核和技術鑒定

▲適用于三相異步電動機帶過載保護、自鎖控制電路接線工藝培訓、技術考核和技術鑒定

▲適用于三相異步電動機正反轉控制電路接線工藝培訓、技術考核和技術鑒定

▲適用于三相異步電動機Y－△起動控制電路接線工藝培訓、技術考核和技術鑒定

▲適用于低壓配電柜安裝接線工藝培訓、技術考核和技術鑒定

▲適用于低壓照明動力柜安裝接線工藝培訓、技術考核和技術鑒定

▲適用于剩余電流保護器安裝接線工藝培訓、技術考核和技術鑒定

▲適用于各種表計（電壓表、電流表、功率表、功率因數表）安裝接線工藝培訓、技術考核和技術鑒定

▲配置多塊多功能網孔板，可兩面同時操作，便于各種元器件安裝

▲柜體為敞開方式，方便配線

▲側面放置放線柜，方便學員抽取訓練用線

▲標準GGD配電柜結構，方便學員模擬實際裝表配線

▲可以選配各種實訓項目有關的部件，便于對基層電工進行培訓、考核和技術鑒定

二 性能指標

▲供電：3× 220 V （380V）±10%；  50H z

▲電流：10A

▲電壓表、電流表0.5級

▲外形尺寸為800mm×600mm×2050mm

▲重量：不超過100Kg

特 點

1.自動裝置全部采用7吋彩色人機界面顯示，直觀、清晰

2.自動裝置將指示燈和按鍵組合在人機界面上，美觀、簡潔、操作方便

3.自動裝置采用軟件調試和校準，調試人員不拆面板即可調試

4.自動裝置人機界面上可以直接設置系統運行參數，及實時顯示運行狀態

5.具有完善的人身保護功能

6.低壓線路故障柜要求

1）采用國標柜體

2）根據國家電網安全規程設計研發

3）故障系統可以采用以太網通訊技術進行PC軟件全程智能設置80多處故障，也可以進行手動任意設 置故障，可多臺聯機，可進行考生信息編輯與打印。

4）裝置配有語音提示功能與計時考試功能，提供供電局提供接口數據時，可以與電力營銷管理系統接 口對接。

5）PC軟件可以設計多種理論試卷與實訓操作試題

6）故障模擬采用交流接觸器內部斷線

三、實訓項目

1. 原動機的起動與運轉

l 調速裝置操作

l 調速裝置及原動機控制

2. 發電機機電特性

l 發電機的空載特性曲線測試

l 發電機的短路特性曲線測試

l 發電機外特性及調整特性

l 發電機零功率因數負載特性

3. 同步發電機勵磁控制

l 微機勵磁裝置基本操作

l 不同α角（控制角）勵磁電壓波形觀測

l 同步發電機起勵

l 控制方式及其相互切換

l 逆變滅磁和跳滅磁開關滅磁

l 伏赫限制

l 欠勵限制

l 同步發電機強勵

l 調差特性

l 過勵限制

4. 準同期并列運行

l 微機準同期裝置基本操作

l 自動準同期條件測試

l 線性整步電壓形成（相敏環節）測試

l 導前時間整定及測量方法

l 壓差、頻差和相差閉鎖與整定

l 手動準同期并網

l 半自動準同期并網

l 自動準同期并網

5. 單機----無窮大系統穩定運行方式

l 單回路穩態對稱運行

l 雙回路和單回路的穩態對稱運行比較

l 單回路穩態非全相運行

6. 單機帶負荷

l 獨立系統特性

l 投、切不同負荷

l 單機甩負荷

7. 電力系統功率特性（功角）和功率極限（靜態穩定性）

l 無調節勵磁時，功率特性和功率極限的測定

l 手動調節勵磁時，功率特性和功率極限的測定

l 微機自并勵時，功率特性和功率極限的測定

l 微機他勵時，功率特性和功率極限的測定

l 單回路、雙回路輸送功率與功角關系

l 提高電力系統靜態穩定性

8. 電力系統暫態穩定性

l 短路類型對電力系統暫態穩定性的影響

l 故障切除時間對暫態穩定的影響

l 有無強勵磁對暫態穩定性影響試驗

l 線路重合閘及其對系統暫態穩定性影響

l 同步發電機異步運行和再同步

l 提高電力系統暫態穩定性的措施
